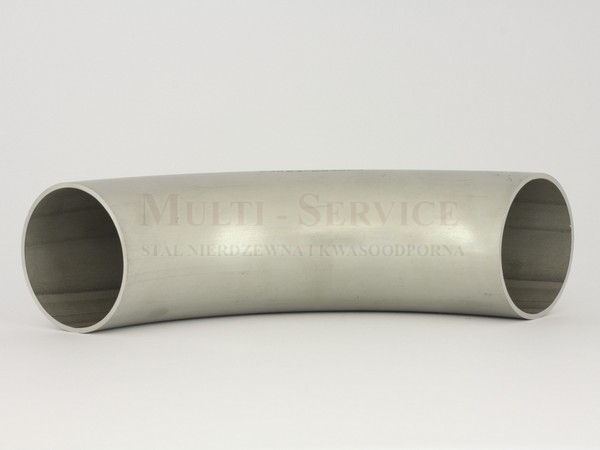

Verlängerte Rohrbogen R = 2,5D DIN 2605
Spezifikationen
| DN | D [mm] | R | Wandstärke [mm] | |||
|---|---|---|---|---|---|---|
| 1,6 | 2 | 2,6 | 3 | |||
| Gewicht kg/pce | ||||||
| 10 | 17,2 | 43 | 0,04 | |||
| 15 | 21,3 | 53 | 0,06 | |||
| 20 | 26,9 | 67 | 0,1 | |||
| 25 | 33,7 | 84 | 0,18 | |||
| 32 | 42,4 | 106 | 0,29 | |||
| 40 | 48,3 | 121 | 0,4 | |||
| 50 | 60,3 | 151 | 0,6 | |||
| 65 | 76,1 | 190 | 1 | |||
| 80 | 88,9 | 222 | 1,39 | |||
| 100 | 114,3 | 286 | 2,3 | |||
| 125 | 139,7 | 349 | 4,3 | |||
| 150 | 168,3 | 421 | 6,05 | |||
| 200 | 219,1 | 548 | 13,3 | |||
