Reduzierung konzentrisch ISO L=3 (D-d)

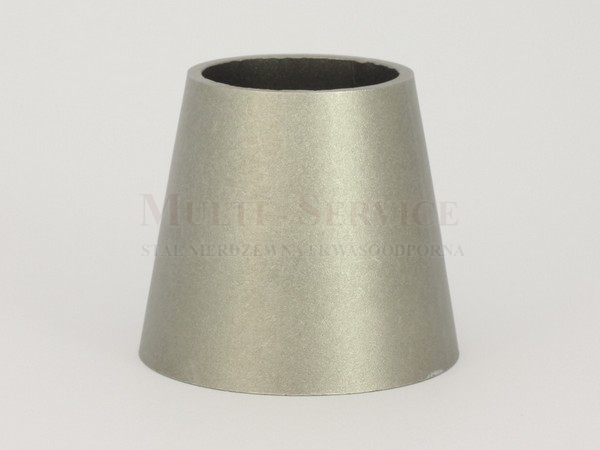

Reduzierung-konzentrisch-ISO-L3-D-d-2
Project Description
Reduzierung konzentrisch ISO
Concentric reducer ISO-L=3-(D-d)

Reduzierung konzentrisch
ISO L=3 (D-d)

Erhältlich in den Qualitäten: AISI 304L, AISI 321, AISI 316L, AISI 316Ti
Auf Anfrage sind asymmetrische Reduzierstücke nach DIN 2616 und Abmessungen über DN 600 erhältlich.
Auf Anfrage sind symmetrische und asymmetrische Reduzierstücke in allen Abmessungen lieferbar
TECHNISCHE DATEN ANZEIGEN

Spezifikationen

DN D d L Wandstärke [mm]
2 2,5 3 4 5 6 8
Gewicht kg/pce
15 21,3 17,2 12 0,01
20 26,9 17,2 29 0,03
21,3 17 0,02
25 33,7 21,3 37 0,05
26,9 20 0,03
32 42,4 26,9 46 0,08
33,7 26 0,05
40 48,3 26,9 63 0,11
33,7 43 0,09
42,4 17 0,04
50 60,3 26,9 99 0,21 0,26
33,7 79 0,18 0,22
42,4 53 0,13 0,16
48,3 36 0,1 0,12 0,14
65 76,1 33. 7 126 0,34 0,42 0,5
42,4 100 0,29 0,36 0,43
48,3 82 0,25 0,31 0,37
60,3 47 0,16 0,2 0,23
80 88,9 42,4 138 0,45 0,55 0,66
48,3 120 0,41 0,5 0,6
60,3 85 0,31 0,39 0,46
76,1 38 0,16 0,19 0,23
100 114,3 48,3 195 0,78 0,97 1,16 1,53
60,3 160 0,69 0,86 1,03 1,35
76,1 113 0,53 0,66 0,79 1,05
88,9 75 0,38 0,47 0,56 0,74
125 139,7 60,3 235 1,17 1,45 1,74 2,29
76,1 188 1,01 1,26 1,5 1,98
88,9 151 0,86 1,07 1,28 1,69
114,3 75 0,48 0,59 0,71 0,94
150 168,3 76,1 273 1,67 2,07 2,48 3,27
88,9 235 1,51 1,88 2,25 2,97
114,3 160 1,13 1,41 1,68 2,23
139,7 85 0,66 0,82 0,98 1,29
200 219,1 88 .9 385 2,97 3,7 4,43 5,86 7,28
114 .3 310 2,59 3,23 3,86 5,12 6,36
139 .7 235 2,12 2,64 3,16 4,18 5,2
168,3 150 1,46 1,82 2,18 2,89 3,59
250 273 114 .3 470 4,57 5,7 6,82 9,05 11,25 13,43
139,7 395 4,1 5,11 6,12 8,11 10,09 12,05
168,3 310 3,44 4,29 5,14 6,82 8,48 10,13
219,1 160 1,98 2,47 2,96 3,93 4,89 5,85
300 323,9 139,7 545 6,36 7,93 9,49 12,6 15,68 18,74
168,3 461 5,71 7,13 8,53 11,33 14,1 16,85
219,1 310 4,24 5,29 6,34 8,42 10,48 12,53
273 151 2,27 2,84 3,4 4,51 5,62 6,72
350 355,6 168,3 554 7,31 9,12 10,92 14,51 18 .06 21,59
219,1 404 5,85 7,3 8,75 11,62 14,47 17,31
273 244 3,87 4,83 5,78 7,69 9,58 11,45
323,9 94 1,61 2,01 2,41 3,2 3,99 4,78
400 406,4 219,1 554 10,91 13,07 17,36 21,63 25,88 34,27
273 .0 395 8,45 10,13 13,46 16,78 20,07 26,6
323,9 244 5,61 6,73 8,95 11,15 13,34 17,69
355,6 150 3,6 4,32 5,74 7,16 8,57 11,36
450 457,2 273 545 15,03 19,98 24,9 29,8 39,51
323,9 395 11,66 15,5 19,33 23,13 30,68
355,6 301 9,25 12,3 15,33 18,35 24,35
406,4 150 4,9 6,51 8,12 9,73 12,91
500 508 323,9 545 17,14 22,79 28,42 34,02 45,14
355,6 451 14,73 19,59 24,43 29,24 38,08
406,4 301 10,41 13,85 17,27 20,68 27,45
457,2 150 5,48 7,29 9,09 10,89 14,45
600 608,6 355,6 752 27,46 36,54 45,58 54,58 72,46
406,4 601 23,11 30,75 38,36 45,94 61,01
457,2 451 18 .21 24,24 30,24 36,22 48,11
508 301 12,74 16,95 21,15 25,34 33,66
