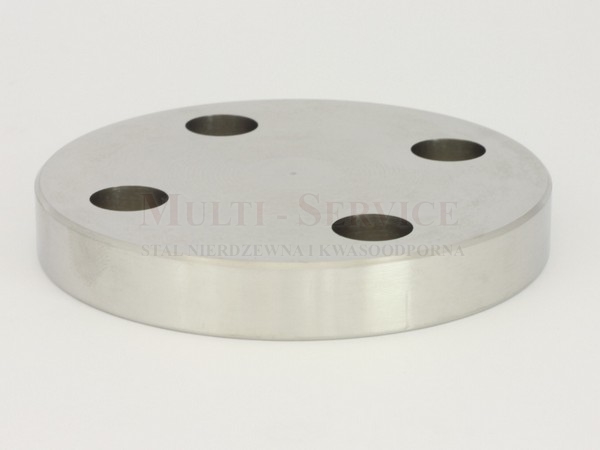

Blindflansche
PN10 EN 1092-1
Spezifikationen
| DN | Flansch | Schrauben | Gewicht [kg] | ||||
|---|---|---|---|---|---|---|---|
| Dz | Dp | g | Nummer | Gewinde | Tun | ||
| Up to DN 150 use PN 16 | |||||||
| 200 | 340 | 295 | 24 | 8 | M20 | 22 | 18,2 |
| 250 | 395 | 350 | 26 | 12 | M20 | 22 | 28,3 |
| 300 | 445 | 400 | 26 | 12 | M20 | 22 | 36,5 |
| 350 | 505 | 460 | 30 | 16 | M20 | 22 | 47,9 |
| 400 | 565 | 515 | 32 | 16 | M22 | 25 | 51,6 |
| 450 | 615 | 565 | 28 | 20 | M22 | 25 | 62,5 |
| 500 | 670 | 620 | 28 | 20 | M22 | 25 | 84 |
